HP Proliant DL360 G7

研究室買的新玩具，
第一次碰server，好難玩...


1.更新ILO3 Firmware 1.10 -> 1.88
第一個目標要能遠端控制，
開機後連進ILO卻沒反應，
查了一下發現瀏覽器太新安全性不符合，
翻出老古董XP筆電連上更新，收工。
*注 舊版韌體可以在修訂歷程找到
ref.
[ilo3] dl380 g7 ILO3 &更新韌體
適用於 Windows 的線上 ROM Flash 元件 - HP Integrated Lights-Out 3

2.更新系統韌體
有了ILO後就可以遠端控制掛載ISO，
抓了最新(2017.07.01)的SPP(Service Pack for ProLiant)更新結果都沒有動作。
查了一下發現這句
The 2017.04.0 SPP is the last production SPP to contain components for the G7 and Gen8 server platforms. 然後點G7版本下載會顯示鎖的圖案，
按下去後說不在支援合約內不給下...
只好翻文章看別人有沒有說到什麼，
還真給我找到了...
從SPP Custom Download 下就不會有支援的限制，
登入後旁邊有個Service Pack for ProLiant G7.0 下載完收工。
*2017.10 此方法已無法使用
ref.
HP Support Pack for Proliant 2017.04 released

3.raid管理工具 HP ProLiant Offline Array Configuration Utility
G8之後內建在F10選單，G7要用光碟開機才有，
沒有這個工具系統碟不在raid 1就永遠進不去...
*更新韌體後已可從raid bios選擇開機陣列
ref.
HP ProLiant Offline Array Configuration Utility

3.ESXi
硬體準備好後就是系統了，
官方列表上G7只支援到6.0u3，
6.5公版可以正常使用只是會缺一些驅動，
為了驅動升級HP客製版6.5U1後就會進入傳說中的PSOD，
系統安定考量使用6.0u3
ref.
HPE Servers Support & Certification Matrices
ESXi Image for HPE ProLiant
FIXING ESXI 6.5 ON HPE G7 SERVERS

4.安裝OS X
東西起來後就開始亂灌東西，
以前本機VM灌過一次，
這次試著在ESXi安裝。
首先把Patch打進去，
接著從一台OS X系統下載安裝光碟，
轉換成ISO後安裝。
看 簡單吧！
(才怪，一開始就在磁碟格式化卡好久...)
ref.
DrDonk/unlocker
用 VMware 安裝及測試 MAC OS X
製作 macOS Sierra 10.12 的開機隨身碟及 ISO 映像檔
VMware ESXi - 安裝 macOS Sierra 10.12.4
VMware Tools for OS X

5.UPS下關機指令
用的是便宜的APC 550 VA 只有USB監控，
官方的 PCNS只支援網路管理，
查了一下大家為了省錢各種花招都使出來了XD
最後參考其中一篇在客體win用排程當APC軟體啟動時用Plink發ssh給ESXi，
收工。
ref.
Shutdown ESXi 6.0 by APC UPS
给你的NAS（GEN8之esxi+dsm）找个靠谱保姆：一种实用UPS方案
藉由plink+putty+PowerChute讓ESXi實體主機在市電中斷時進行關機
APC UPS Shutdown
Powerchute Personal Edition - Run external commands with this utility
Plink

6.軟體路由PfSense
考量之後實體IP只有一個的情形，
需要內部能DHCP挖洞轉發，
因此架設一台軟路由。
ref.
PfSense on VMware vSphere / ESXi
用pfSense搭建ESXi上的软路由

接著想改ESXi網卡MAC，
confug改完ESXi就炸掉進不去了XD

7.硬碟擴充
擴充槽上去後有8bay，
先買兩顆HGST 7K1000 1T來試，
然後就中獎了 "Jet engine ready for take-off"
P410i 裝第三方硬碟因為S.M.A.R.T.讀不到所以會回報過熱，
風扇就暴走了...
ref.
HP DL370 G6 Overheated SATA Drives
P410i smart array controller SATA drive recommendations of known working models
Third Party Drives and HP Servers  問題硬碟回報參考

8.滑軌
要上機架所以需要滑軌，
原廠的一個要價1K以上，
最後買3U通用滑軌280自己挖洞，
結果不鏽鋼太硬電鑽鑽不過去，
查資料後才知道不鏽鋼要用含鈷下去鑽，
買了一個HSS-CO階梯鑽後搞定(要擴到9mm)

9.APC SUA1000RM2U
去買UPS電池時碰巧看到這台附網卡還能開發票，
為了消化設備費(誤)就買了。
結果店家沒把網卡設定清掉所以DHCP配不了，
隔天才把RS232的連接線寄過來，
想說直接用SERVER設定結果PE開進去沒有RS232的驅動，
後來還把ESXI的磁區搞爛資料消失救不回來Orz
最後只好搬到自己的電腦接，

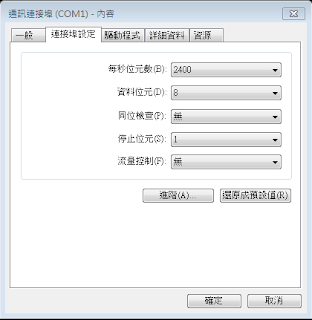

連接設定用官方說的速度設2400
(裝置管理員內的COM設定跟終端機(putty等)連接都要設)

連進去後畫面不會自己跳要按ENTER才會提示登入XD

IP搞定後接下來是斷電後控制ESXI關機，
選擇PCNS for Virtualization下載VMware Virtual Appliance，
部署ova後照著步驟跟UPS連線，
最後在Configure Events設定當UPS On Battery關機。
另外EXSi要啟用自動啟動，停止動作設關閉，
再啟用要關機的虛擬機器，收工。

ref
Video: How do I configure APC Network Management Card network settings?
Esxi 與APC搭配的平穩關機程序
